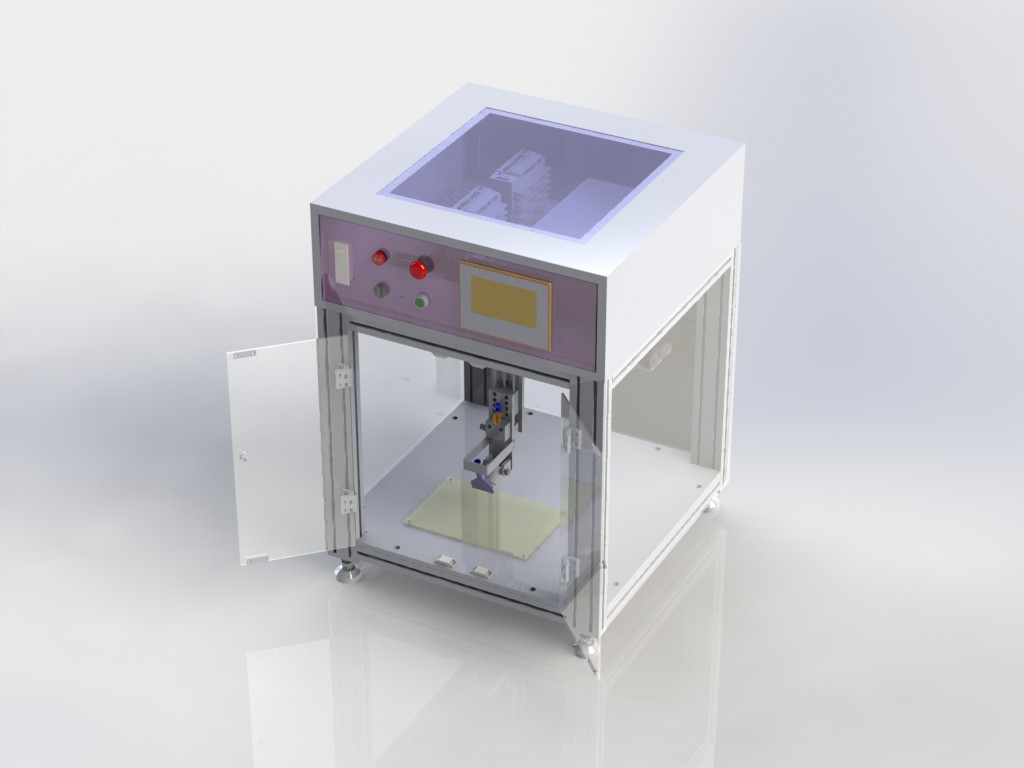

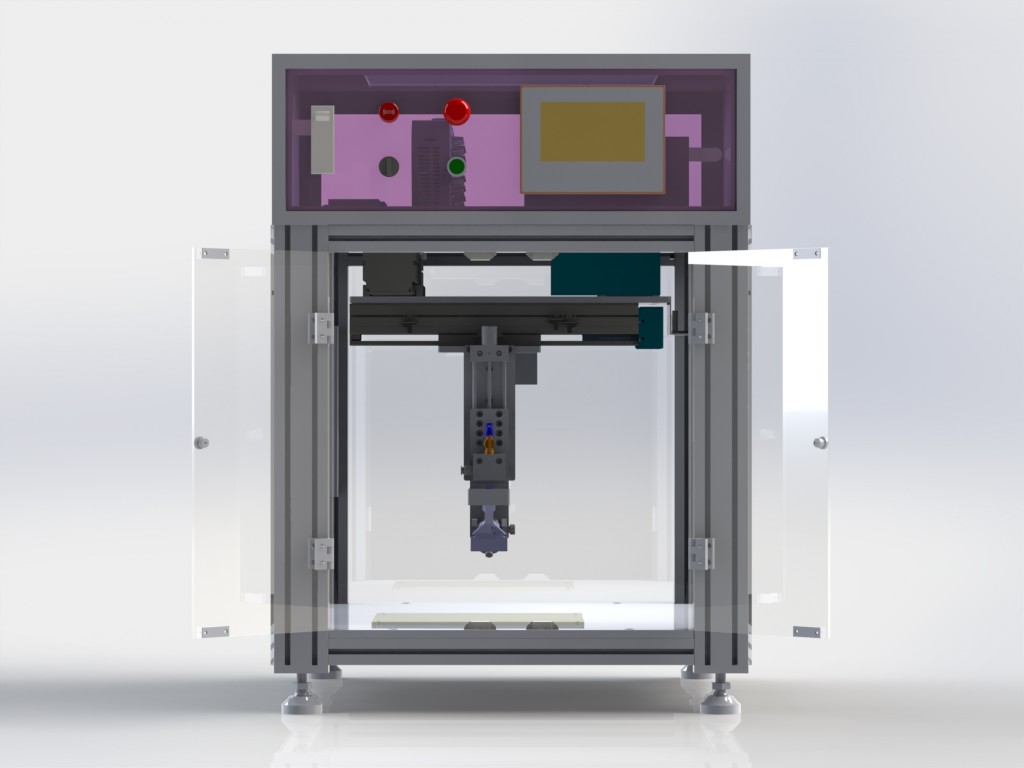

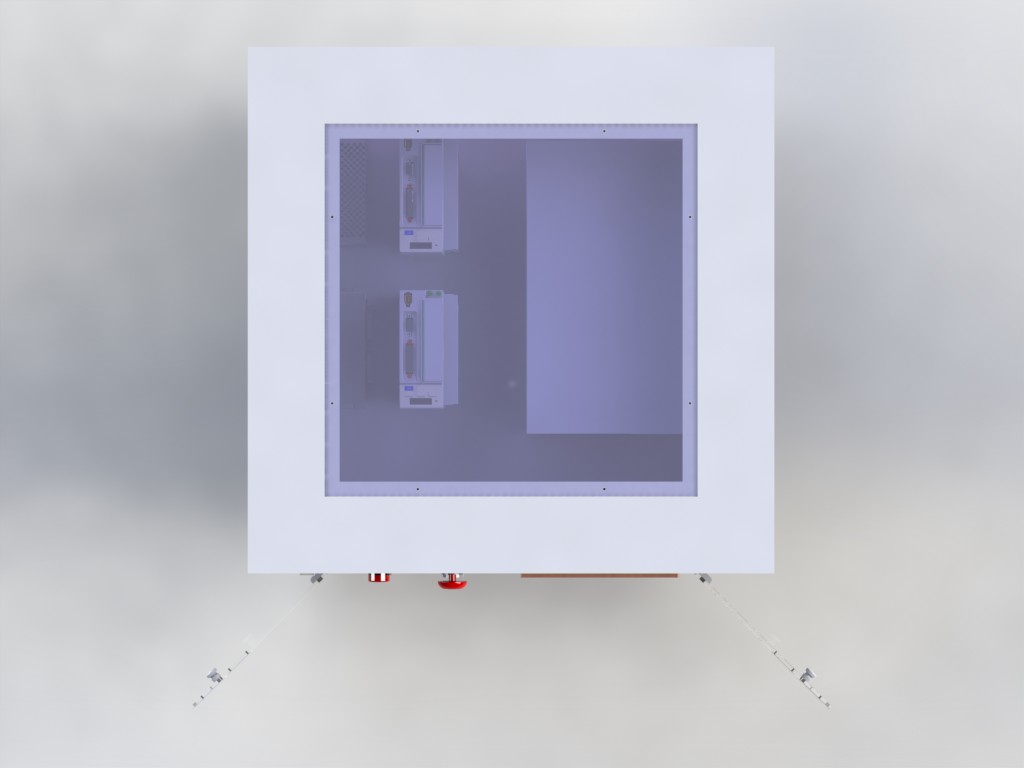

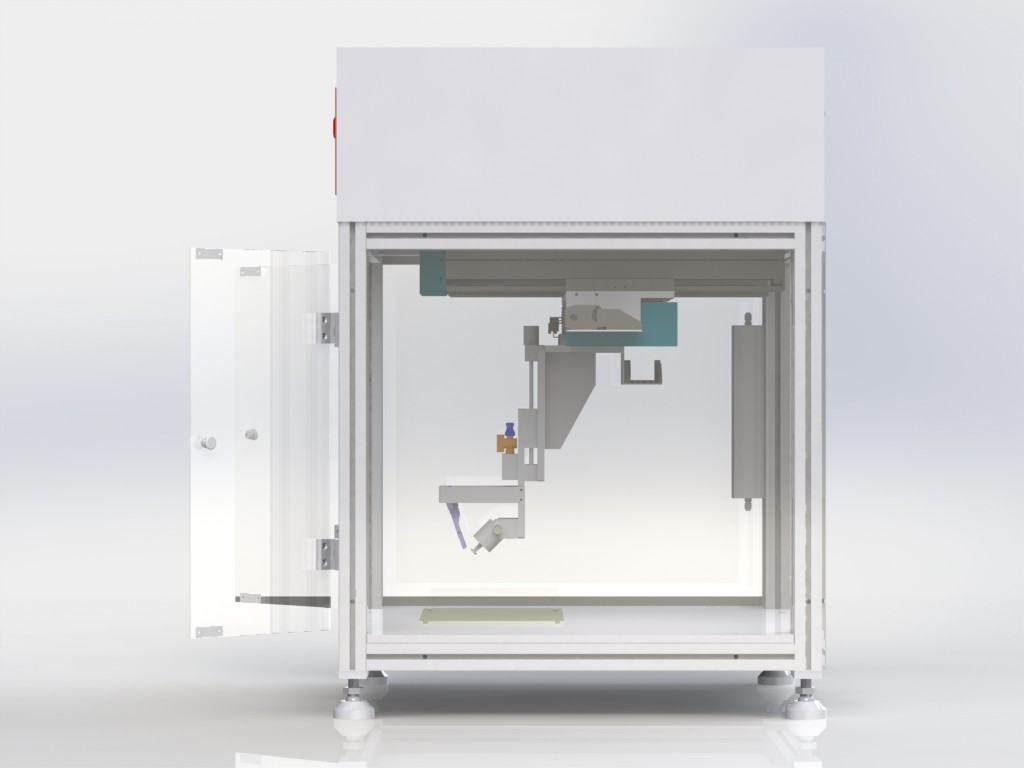

桌上型實驗機台

基本規格:(參考數值，量產前會依承認圖所示)
1. 噴塗有效面積：240mm*190mm
2. 噴塗工件：10*10 mm 塑膠片
3. 平台移動速度：1~99mm/sec(可由人機介面自由調整)
   噴頭採用伺服馬達控制X及Y方向,工件不動方式.
4. 噴塗量：1~10 mL/min,採用蠕動幫浦供液
5. 溶液: IPA base
6. 輸送氣體：dry air or N2,機台上付有機械式壓力錶及調壓閥(氣體須由使用者自行提供)
7. 塗佈方式：X及Y軸同時移動採龍門式結構,噴頭向下噴

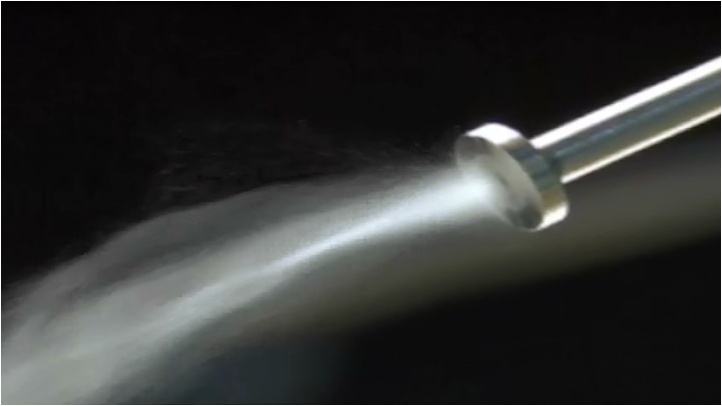

8. 超音波噴頭數量:43KHz平頭式1組
9. 控制面板：6”人機顯示控制面板,面板可以控制噴量,驅動噴霧狀態,噴霧時間,移動速度
10.液體使用量：1～10 ml/min,改變定量蠕動幫浦＆液體輸送管徑則可以改變液體噴量
11.幫浦與噴頭間備有特殊功能的脈波消除器,使得噴霧厚度可以達到最佳的均一化
12.噴頭方向:為了避免會有垂流現象,採用平行方向(噴頭角度可以自由0~90度調整)，噴嘴上方採用
   氣嘴結構將霧氣下壓,噴散在塗佈物上,且噴頭與工作物的噴霧距離(Z軸)可以手動自由調整
13.機械大小：約面寬700(W)*縱深700(L)*高度2000(H)mm
14.由於噴塗物為IPA等溶劑,所以機械本身為密閉式，以免溶劑及衍生物
   外洩,外觀採用大外包方式,且付有排風抽氣口(風機由客戶端自行準備)
15.電源:AC220V  50/60Hz
16.透明強化前門，方便目視內部機台操作狀態

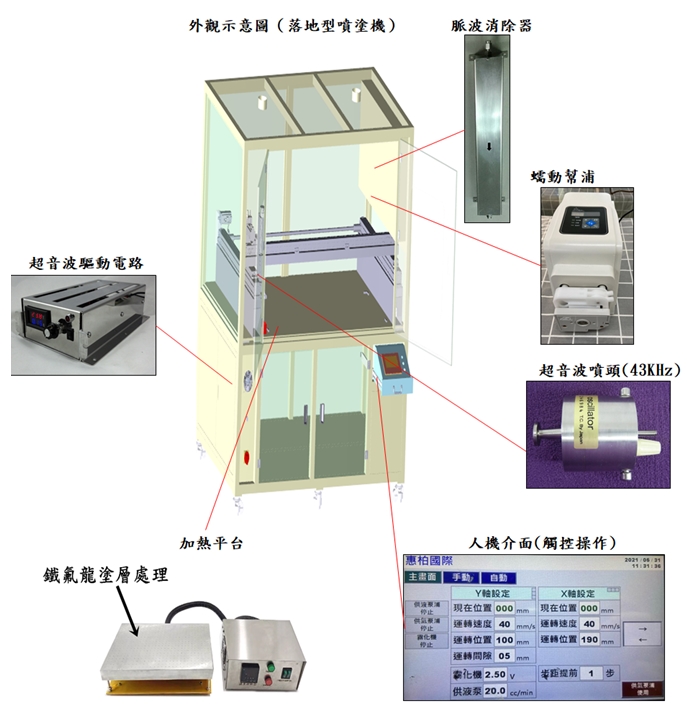

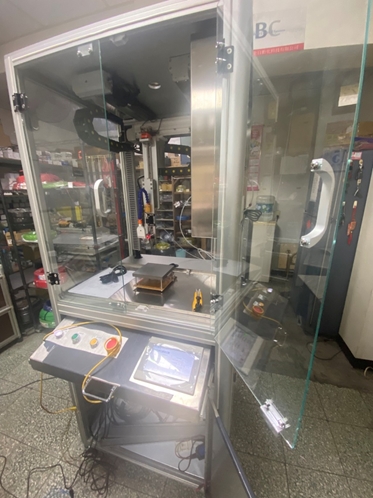

落地型機台

1.  噴塗有效面積：240mm*190mm
2.  噴塗工件：150*150 mm 塑膠片
3.  平台移動速度：1~99mm/sec (自由調整 ) 噴頭採用伺服馬達控制XY軸, 工件不動.
4.  供液量：1~20 mL/min，採用蠕動幫浦供液
5.  溶劑: IPA base
6.  輸送氣體：dry air or N2 (預設為dry air)
7.  塗佈方式：XY軸同時移動採龍門式結構，噴頭向下噴
8.  超音波噴頭數量：43KHz平頭式1組
9.  控制面板：6”人機顯示控制面板,面板可以控制噴量 / 驅動噴霧狀態 / 噴霧時間 / 移動速度
10. 液體使用量：1～20 ml/min,改變定量蠕動幫浦＆液體輸送管徑則可以改變液體噴量
11. 幫浦與噴頭間備有特殊功能的脈波消除器，使得噴霧厚度可達到最佳化
12. 噴頭方向：為了避免會有垂流現象，採用平行方向 (噴頭角度可以自由0~90度調整)，噴嘴上方採用
   氣嘴結構將霧氣下壓，噴散在塗佈物上，噴頭與工作物的噴霧距離(Z軸)可以手動調整
13. 機械大小：約面寬700(W)*縱深700(L)*高度1800(H)mm
14. 由於噴塗物為IPA等溶劑,所以機械本身為密閉式，以免溶劑及衍生物外洩，採用大外包，附排風抽
   氣口2’(風機由客戶端自行準備)
15. 電源:AC220V  50/60Hz
16. 透明強化前門，方便目視內部機台操作狀態

電源配置:
1.加熱器採用單相 AC220V 1450W/220=6.59A
2.伺服器，噴塗系統電力約800W/220=3.6A
3.合計電力配置為10.19A*1.2(安全係數)=12.3A
